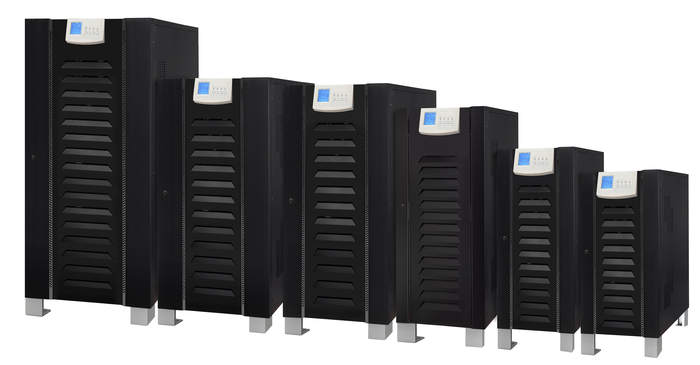

DN-G33系列 10-200kVA工频在线式UPS
- 工业级工频设计,适用于各类用电环境
DSP控制,在线双变换
- 输出隔离变压器,隔离负载
- 超强抗短路能力
- 超强过载能力
- 超强抗干扰能力
超强的温度适应能力
适应各种负载类型
支持N+x并机,冗余、扩容
支持输入无中线(N线,零线)
支持输入错相
- 更长的寿命
对工业的苛刻环境有极强的适应性
正面维护,节省安装空间
标配串口、干接点信号,开放ModBus协议
支持电池节数调整。最多允许拆除四节,增加了电池组的可用性。
特点:
- 在线双变换工频设计,要配合静态旁路STS,具备完善的过载和故障保护功能.具有隔离变压器,100KVA以上UPS可12脉冲整流,有效抑制了UPS对电网源造成的谐波污染,提高了UPS的输入功率因数。
- 逆变器采用IGBT技术的高效率的设计,在线双变换技术,双CPU设计,保证为负载提供稳压稳频的完美正弦波输出。
- 具有很宽的电压输入范围,减少电池运行机会,延长电池寿命。
- 双CPU微处理器,采用直接数字信号控制(DDC)及数字信号处理(DSP)等先进技术,全功能智能数字化控制,包括:操作运行、自动关机、实时参数测量显示等。
- 配合独立的电池检测包,通过UPS DB9接口,可检测多达四组的单只电池运行参数,实现真正意义上的电池智能化管理。
- 高可靠性、低维护量。内置手动维修旁路开关。其MTBF(平均无故障工作时间)高达20万小时,(平均复时间)仅为l5分钟。
- DN-G33系列UPS采用先进可靠的控制技术,可提供性能可靠的热备份系统和多达八台的直接并机系统(并机时每台UPS需增加一块并机板,UPS之间连接并机控制线)。提供多种规格,不同后备时间的配套电池柜。
- UPS提供RS232接口及功能强大的监控软件,支持TCP/IP、SNMP 等网络协议,具有先进的远程网络监控功能,采用发送电子邮件或传呼、短信等方式提供实时报警信息等。提供操作简便,一目了然的大屏幕触摸LCD显示控制面 板。(其中10KVA、15KVA UPS为双行LCD显示)。
技术参数
型号 | DN-G33 10 | DN-G33 15 | DN-G33 20 | DN-G33 30 | DN-G33 40 | DN-G33 60 | DN-G33 80 |
额定容量(VA) | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA | 60KVA | 80KVA |
额定容量(W) | 8KW | 12KW | 16KW | 24KW | 32KW | 48KW | 64KW |
额定电压 | 380Vac(或400Vac) | ||||||
输入 | |||||||
输入电压范围 | 380Vac(或400Vac)±25% 三相四线输入 | ||||||
输入频率范围 | 50/60Hz±5Hz自动辨别 | ||||||
功率因数 | >0.97 | ||||||
最大输入电流 | 18A | 25A | 37A | 55A | 72A | 108A | 130A |
输出 | |||||||
输出电压 | 380Vac(或400Vac)±1% | ||||||
输出频率 | 自动跟踪输入频率 | ||||||
频率稳定度(电池模式) | 50Hz±0.05% | ||||||
输出波形 | 正弦波 | ||||||
波形失真度 | 线性负载<3% 非线性负载<8% | ||||||
功率因数 | 0.8 | ||||||
峰值系数 | 3∶1 (max) | ||||||
过载能力 | 在110%/125%/150% 过载时能维持300分钟/10分钟/1分钟 | ||||||
转换时间 | |||||||
市电模式→电池模式 | 0msp | ||||||
旁路 | |||||||
额定电压 | 380Vac(或400Vac) | ||||||
旁路电压范围 | 380Vac(或400Vac)±20%(10%15%20%可调) | ||||||
额定频率 | 50/60Hz(自动辨别) | ||||||
旁路频率范围 | ±2%(±1%至±5%可调) | ||||||
电池 | |||||||
电池电压 | 384 | ||||||
(VDC) | |||||||
面板显示 | |||||||
LED | 指示输入、逆变、旁路、电池状态 | ||||||
LCD | 显示输入输出电压、频率、电池电压、负载百分比、机内温度 | ||||||
通讯 | |||||||
通讯界面 | 干接点 RS232通讯界面 FX33O界面 | ||||||
工作环境 | |||||||
运行温度 | 0~40℃ | ||||||
相对湿度 | 0~95%不结露 | ||||||
储藏温度 | -25℃~55℃ | ||||||
噪音 | < 54dB | <60dB | < 65dB | < 70dB | |||
物理特性 | |||||||
净重(Kg) | 177 | 198 | 224 | 328 | 380 | 497 | 556 |
毛重(Kg) | 205 | 205 | 262 | 360 | 412 | 574 | 633 |
尺寸(W×D×H)mm | 470×725×1130 | 705×710×1250 | 710×835×1250 | 1100×860×1680 | |||
选件 | 并机模块、谐波滤波器、输入隔离变压器、智能监控软件、SNMP适配器 | ||||||
安全标准 | EN50091-1 EN50091-2 Class A | ||||||
执行标准 | YD/T1095-2000 |
型号 | DN-G33 100 | DN-G33 120 | DN-G33 160 | DN-G33 200 | DN-G33 250 | DN-G33 300 | DN-G33 400 |
额定容量(VA) | 100KVA | 120KVA | 160KVA | 200KVA | 250KVA | 300KVA | 400KVA |
额定容量(W) | 80KW | 96KW | 128KW | 160KW | 200KW | 240KW | 320KW |
额定电压 | 380Vac(或400Vac) | ||||||
输入 | |||||||
输入电压范围 | 380Vac(或400Vac)±25% 三相四线输入 | ||||||
输入频率范围 | 50/60Hz±5Hz自动辨别 | ||||||
功率因数 | >0.97 | ||||||
最大输入电流 | 160A | 190A | 245A | 310A | 385A | 470A | 625A |
输出 | |||||||
输出电压 | 380Vac(或400Vac)±1% | ||||||
输出频率 | 自动跟踪输入频率 | ||||||
频率稳定度(电池模式) | 50Hz±0.05% | ||||||
输出波形 | 正弦波 | ||||||
波形失真度 | 线性负载<3% 非线性负载<8% | ||||||
功率因数 | 0.8 | ||||||
峰值系数 | 3∶1 (max) | ||||||
过载能力 | 在110%/125%/150% 过载时能维持300分钟/10分钟/1分钟 | ||||||
转换时间 | |||||||
市电模式→电池模式 | 0msp | ||||||
旁路 | |||||||
额定电压 | 380Vac(或400Vac) | ||||||
旁路电压范围 | 380Vac(或400Vac)±20%(10%15%20%可调) | ||||||
额定频率 | 50/60Hz(自动辨别) | ||||||
旁路频率范围 | ±2%(±1%至±5%可调) | ||||||
电池 | |||||||
电池电压 | 432 | 480 | |||||
(VDC) | |||||||
面板显示 | |||||||
LED | 指示输入、逆变、旁路、电池状态 | ||||||
LCD | 显示输入输出电压、频率、电池电压、负载百分比、机内温度 | ||||||
通讯 | |||||||
通讯界面 | 干接点 RS232通讯界面 FX33O界面 | ||||||
工作环境 | |||||||
运行温度 | 0~40℃ | ||||||
相对湿度 | 0~95%不结露 | ||||||
储藏温度 | -25℃~55℃ | ||||||
噪音 | < 54dB | ||||||
物理特性 | |||||||
净重(Kg) | 756 | 901 | 1300 | 1350 | 2200 | 2200 | 2600 |
毛重(Kg) | 856 | 1001 | 1400 | 1450 | 2450 | 2450 | 2900 |
尺寸(W×D×H)mm | 1100×860×1680 | 1590×860×1680 | 1630×1000×1900 | ||||
选件 | 并机模块、谐波滤波器、输入隔离变压器、智能监控软件、SNMP适配器 | ||||||
安全标准 | EN50091-1 EN50091-2 Class A | ||||||
执行标准 | YD/T1095-2000 |
