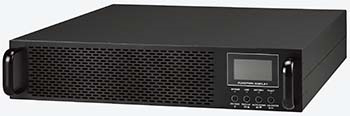

1～10kVA（1,2,3,6,10kVA）
19寸机架式安装
纯在线双边换式
输入：220V 单相
输出：220V 单相
特点：
• 真正实现在线双转换
• 微处理器控制确保高可靠性
• 输入功率因数校正0.99
• 输出功率因数0.9
• 超宽市电输入范围(110V-300VAC)
• 高效的逆变模式
• ECO经济模式实现绿色节能
• 兼容发电机
• 通过液晶屏查看/设置参数
• 可通过LCD或软件调整充电电流(0.5A~6A)
• 三段式可扩展充电设计确保电池更优越表现
• 内置维修旁路（6-10kVA）
• SNMP/USB/RS232通讯
技术参数
| 机型 | DN-R1K (L*) | DN-R1.5K (L) | DN-R2K(L) | DN-R3K (L) | |
| 输入/输出制式 | 单进单出 | ||||
| 容量 | 1000 VA / 800 W | 1500 VA / 1200 W | 2000 VA / 1600 W | 3000 VA / 2400 W | |
| 输入 | |||||
| 额定电压 | 200/208/220/230/240VAC | ||||
| 电压范围 | 110-300 VAC ±5% | ||||
| 频率范围 | 40Hz ~ 70 Hz | ||||
| 功率因数 | ≧ 0.99 @ Nominal Voltage (100% 负载) | ||||
| 输出 | |||||
| 输出电压 | 200/208/220/230/240VAC | ||||
| 电压范围 (电池模式) | ± 1% | ||||
| 频率范围(同步校正范围) | 47~ 53 Hz 或 57 ~ 63 Hz | ||||
| 频率范围 (电池模式) | 50 Hz ± 0.25Hz 或 60Hz ± 0.3 Hz | ||||
| 峰值因数 | 3:1 | ||||
| 谐波失真 | ≦ 3 % THD (线性负载) ≦ 6 % THD (非线性负载) | ||||
| 过载能力 | 125% 10分钟 150%切旁路 | ||||
| 波形 | 纯正弦波 | ||||
| 效率 | |||||
| 市电模式 | 87% | 90% | |||
| 电池模式 | 83% | 87% 89% | |||
| 电池 | |||||
| 标准机 | 电池型号 | 12 V / 9 AH | 12 V / 9 AH | 12 V / 9 AH | 12 V / 9 AH |
| 电池数量 | 2 | 3 | 4 | 6 | |
| 充电时间 | 4 小时可充至 90% | ||||
| 充电电流 | 1.0 A | ||||
| 充电电压 | 27.4VDC ± 1% 41.1VDC ± 1% | 54.8VDC ± 1% | 82.1VDC ± 1% | ||
| 长效机* | 电池型号 | ||||
| 电池数量 | |||||
| 充电电流 | 1.0A/2.0A/4.0A/6.0A ± 10% | ||||
| 充电电压 | - | 41.0VDC ± 1% | 82.1VDC ± 1%或109.4VDC ± 1% | 82.1VDC ± 1%或109.4VDC ± 1% | |
| 显示说明 | |||||
| LCD | UPS状态，负载量，电池容量，输入/输出电压，放电剩余时间，故障告警 | ||||
| 警告声音 | |||||
| 电池模式 | 每4秒响一声 | ||||
| 电池电量低 | 每1秒响一声 | ||||
| 过载 | 每1秒响两声 | ||||
| 故障 | 连续鸣响 | ||||
| 物理性能 | |||||
| 标准机 | 380 x 438 x 88 | 480 x 438 x 88 | 480 x 438 x 88 | 600 x 438 x 88 | |
| 净重(kgs) | 13.2 | 18.5 | 20.6 | 29 | |
| 长效机* | 380 x 438 x 88 | 480x 438 x 88 | 380x 438 x 88 | 480x 438 x 88 | |
| 6.5 | 10.7 | 8.3 | 10 | ||
| 使用环境 | |||||
| 湿度 | 20-90 % RH @ 0- 40°C (不结露) | ||||
| 噪音 | 小于 50dBA @ 1 米 | ||||
| 控制管理 | |||||
| Smart RS-232/USB | 支持 Windows® 2000/2003/XP/Vista/2008, Windows® 7/8, Linux, Unix, and MAC | ||||
| 可选SNMP | 电源管理支持SNMP管理与网络管理 | ||||
| 机型 | DN-R6K(L) | DN-R10K(L) | |
| 输入/输出制式 | 单进单出 | ||
| 容量 | 6000 VA / 4800 W | 10000 VA / 8000 W | |
| 输入 | |||
| 额定电压 | 208/220/230/240VAC | ||
| 电压范围 | 176-300 VAC ± 3% @ 100% 负载 110-300 VAC ± 3% @ 50% 负载 | ||
| 频率范围 | 46Hz ~ 54 Hz 或 56Hz ~ 64 Hz | ||
| 功率因数 | ≧ 0.99 @ 100% 负载 | ||
| 输出 | |||
| 额定电压 | 208/220/230/240VAC | ||
| 电压范围(电池模式) | ± 1% | ||
| 频率范围(同步校正范围) | 46Hz ~ 54 Hz 或 56Hz ~ 64 Hz | ||
| 频率范围 (电池模式) | 50 Hz ± 0.1 Hz 或 60 Hz ± 0.1 Hz | ||
| 峰值因数 | 3:1 (最大) | ||
| 谐波失真 | ≦ 3 % THD (线性负载), ≦ 5 % THD (非线性负载) | ||
| 转换时间 | 旁路至逆变 | 0ms | |
| 逆变至旁路 | 0ms | ||
| 波形 | 纯正弦波 | ||
| 效率 | |||
| 市电模式 | 89% | 90% | |
| 电池模式 | 88% | 89% | |
| 电池 | |||
| 标准机型 | 电池型号 | 12 V / 9 AH | 12 V / 9 AH |
| 电池节数 | 16 pcs | 20 pcs | |
| 充电时间 | 9小时充至90% | ||
| 充电电流 | 预设:1.0 A ± 10%, 最大:2.0A ± 10% | 预设:1.0 A ± 10%, 最大:2.0A ± 10% | |
| 充电电压 | 218.4 VDC ± 1% | 273 VDC ± 1% (基于电池数量为20颗) | |
| 长效机型 | 电池型号 | 取决于后备时间 | |
| 电池数量 | 16-20** (可调) | ||
| 充电电流 | 预设:4.0 A ± 10%, 最大:6.0A ± 10% | 预设:4.0 A ± 10%, 最大:6.0A ± 10% | |
| 充电电压 | 273 VDC ± 1% (基于电池数量20颗) | ||
| 信息显示 | |||
| LCD 面板 | UPS状态,负载量,电池容量,输入/输出电压,放电剩余时间,故障告警 | ||
| 警告声音 | |||
| 电池模式 | 每4秒响一声 | ||
| 电池低电量 | 每1秒响一声 | ||
| 过载 | 每一秒响两声 | ||
| 故障 | 连续鸣响 | ||
| 物理性能 | |||
| 标准机型 | 尺寸, 深 x 宽 x 高 (mm) | UPS主机: 580x438x88 [2U] 电 池 包: 580x438x133 [3U] | UPS主机: 668x438x88 [2U] 电 池 包: 580x438x133[3U] |
| 净重(kgs) | UPS主机: 15 电 池 包: 48 | UPS主机: 18 电 池 包: 63 | |
| 长效机型 | 尺寸, 深 x 宽 x 高 (mm) | 580 x 438 x 88 [2U] | 668 x 438 x 88[2U] |
| 净重(kgs) | 15 | 18 | |
| 使用环境 | |||
| 工作湿度 | 0-95 % RH @ 0- 40°C (不结露) | ||
| 噪音等级 | 少于 55dBA @ 1 米 | 少于 58dBA @ 1 米 | |
| 控制管理 | |||
| 智能RS232/USB | 支持 Windows® 2000/2003/XP/Vista/2008, Windows® 7/8, Linux, Unix, and MAC | ||
| 可选SNMP | 电源管理支持SNMP管理与网络管理 | ||
L*：L表示长延时机型，也称为长效机型，该机型不含内置电池，充电能力强，满足外配大容量电池对充电的需求。
