丹能 LF系列工业级UPS电源
特点
Ø 数字化控制实现在线双转换
Ø 标配内置输出隔离变压器
Ø 标配两路市电输入
Ø 电力机型标配内置输入隔离变压器
Ø 工业级设计应用于各种恶劣条件
Ø 工业级设计适应于各种类型的负载:超前、滞后型负载皆满足

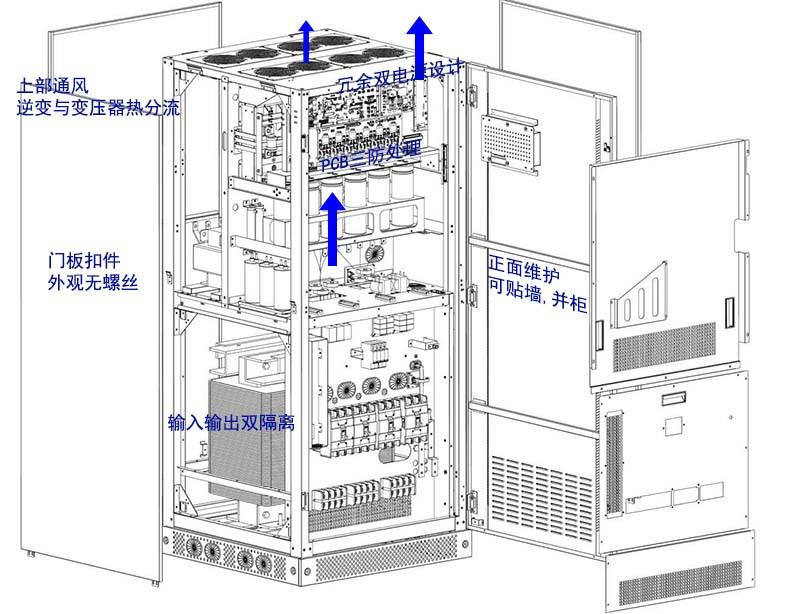

Ø 正面维护设计
Ø 支持8台并机(扩容、冗余)
Ø 丰富的通讯接口:RS485/MODBUS/SNMP,干接点信号输出/输入
Ø 支持输入错相
Ø 无零(N)线输入设计
物理环境
Ø 所有电路板均喷涂防腐蚀绝缘漆,具有绝缘、防潮、防漏电、防震、防尘、防腐蚀、防老化、耐电晕能力
Ø 通风方式下进上出,自然对流,独立风道,热分流设计
Ø 适应高温、高湿、粉尘、盐碱、腐蚀性气体、震动等恶劣的工作环境
电力环境
Ø 极宽的输入电压和频率范围,可适应恶劣的电网环境
Ø 能够承受剧烈的负载波动冲击,抵御和消除各种电网质量问题,如谐波、过压、欠压、 突波、电压下陷、停电、过载、短路、浪涌电流等
Ø 发电机模式下,兼容错相运行
负载环境
Ø 适应于各种工况负载,如重载机械、生产线设备、DCS系统
Ø 在没有市电的情况下可通过电池实现直流冷启动
Ø 坚固设计,可承受强过载和短路电流冲击与负功
可靠性
Ø 设计寿命大于20年
Ø 可在40摄氏度的环境温度下正常工作
Ø 多机并联实现冗余或增容,确保负载在各种情况下的供电安全
Ø 可接入两路独立的市电,适应双电源供电系统
Ø 输入(选项)和输出隔离变压器可以实现UPS完全电隔离
Ø 三进单出UPS可以外接蓄电池组或220伏直流屏
Ø 逻辑电源均采用冗余设计
Ø 散热系统冗余设计
安装和维护
Ø 全正面安装与维护设计
Ø 易于集成到整体系统中(发电机,配电柜)
定制化
Ø 特殊尺寸、特殊颜色、特殊防护等级
设计标准
Ø YD/T 1095-2008
Ø IEC 61000-4-5 Protection surge
Ø IEC 62040-2 EMC/EMI
Ø IEC 62040-1 Safety
Ø IEC 60068-2-64 Vibration
Ø IEC 60068-2-27 Shock
功率容量
Ø 三进单出 10K-120K ( 直流母线:110V 220V 384V ) 80K以上12脉冲 or APFC
Ø 三进三出 10K-400K ( 直流母线:384V ) 100K含以上12脉冲 or APFC
应用领域
Ø 电力行业(三进单出 5-120kVA)
新建或扩建的发电厂的发电机组、DCS改造、脱硫/脱硝改造等项目,电网公司信息中心及变电站新建、改造项目。
Ø 石化行业(三进单出5-120kVA)
新建或改造的炼油、乙烯、丙烯、树脂、橡胶、化纤、化肥、纯碱、烧碱、涂料、染料、农药、轮胎和精细化工等企业的空气分离、化工、动力站、水处理等项目。
Ø 冶金行业(三进单出5-60kVA)
新建或改造的炼铁、炼钢、铁合金、不锈钢、铝、铜、铅、镍、镁、锡等金属冶炼及压延加工企业,其冶炼、热轧、冷轧、铸造等工艺流程。
Ø 电力、矿山行业(三进三出 10-400kVA)
油泵、风机等关键设备
工业UPS与商业UPS比较
技术特征 | 商用UPS | 工业级UPS |
基本特征 | 高频设计、效率高、体积小重量轻 | 工频技术、全隔离设计、体积重量大、可靠性高 |
元器件标准 | 商用级元器件标准 | 工业级或军用级元器件标准 |
定制能力 | 标准产品,无定制能力 | 容量、形式、交直流电压、隔离变、IP等级均可定制 |
产品生命周期 | 10年以内 | 设计寿命大于20年 |
三进单出容量 | <30KVA | <160KVA可定制380V AC输入/220V AC输出 |
功率器件 | IGBT整流器,与容量相当的器件余量过载能力较弱 | 可控硅整流器,功率器件选余量较大,过载能力强 |
电磁组件及电气隔离 | 无隔离变压器 | 多级电感设计、输入、输出及旁路均带隔离变压器 |
电气环境适应能力 | 商业用电:电压频率较稳定,浪涌干扰冲击少 | 工业用电环境:电压频率异常波动,浪涌及干扰冲击 |
物理环境适应能力 | 标准机房环境:恒温恒湿洁净<通风方式前进后出,(与接线干扰)> | 高温、高湿、粉尘、虫害、震动、腐蚀及爆炸危险性气体环境<通风方式下进上出,自然对流> |
负载适应能力 | 适应于IT设备、电子通讯类负载 | 适应于各种工况负载,如重载机械、生产线设备、DCS系统 |
电池管理能力 | 设计5-30分钟电池充电能力,普通铅酸电池及胶体电池 | 定制8-24小时电池充电能力,可管理铅酸免维护、加水电池、镍镉电池 |
备件储备周期 | 产品更新换代平均5年左右,备件储备只有5-10年 | 产品更新慢,备件储备及后续服务达20-60年 |
监控、测量及报警信号 | 大屏幕LCD,串口或网络监控测量报警信息号少 | LCD+LED专用报警信号接点,RS485/MODBUS/SNMP协议 |
安装方式 | 摆放在有加固措施的防静电地板上;有轮子,便于维修时拉出;后出线,预留长接线 | 安装地脚固定到预制的钢架上,可与配电设备并柜;前部接线,前部维修维护;后部可靠墙 |
